La protezione contro la rottura di tubi negli escavatori viene impiegata dove previsto dalle norme ISO 8643 e EN 474 per escavatori con dispositivo di sollevamento (ad es. gancio di carico sulla pala). Le utenze interessate sono cilindri di sollevamento, cilindri a stelo e cilindri di regolazione.

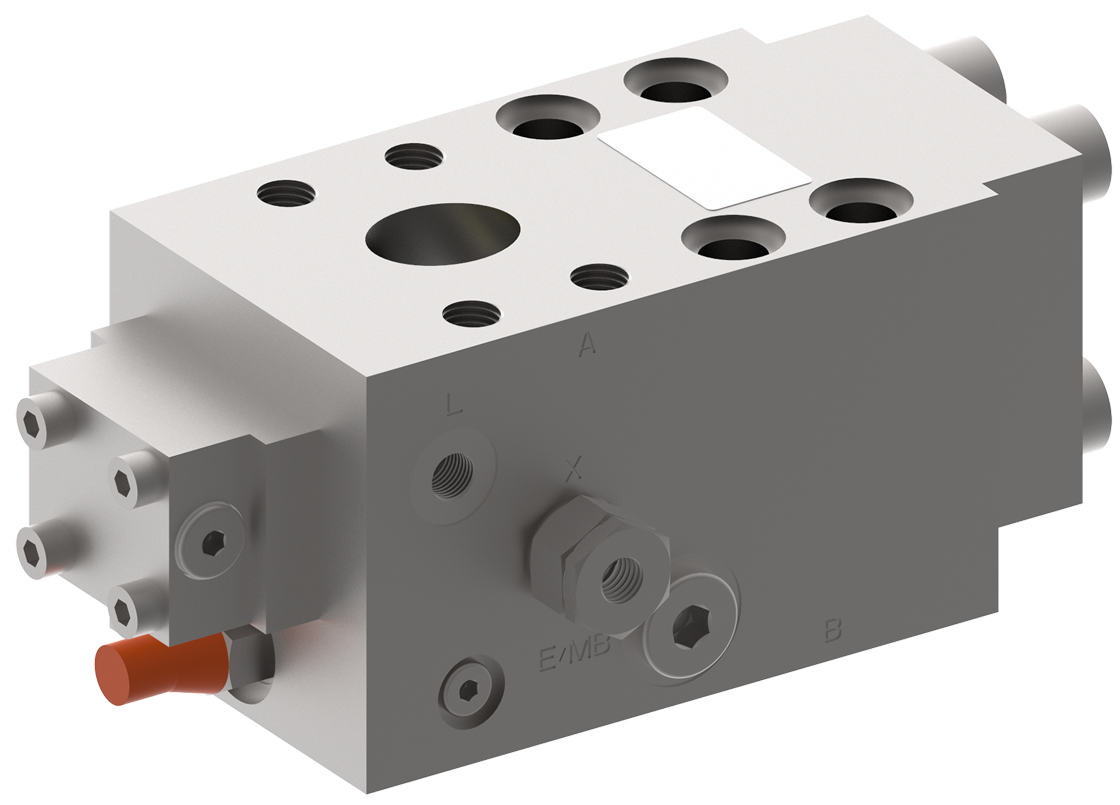

L’utilizzo deve essere previsto anche per apparecchi in cui la rottura di un tubo delle utenze può causare situazioni pericolose (ad es. apparecchi per la movimentazione di materiale e la demolizione). La protezione contro la rottura di tubi negli escavatori della serie ESV (Excavator Safety Valve) impedisce un abbassamento incontrollato dell’utenza in caso di rottura di un tubo o di un tubo flessibile. Inoltre la valvola mantiene l’utenza ferma nella posizione di riposo. Nella valvola è integrata una limitazione della pressione secondaria precomandata che protegge l’utenza contro dal sovraccarico. Questa limitazione della pressione è indipendente dalla pressione di ritorno “A”. Gli spintori principali con posizione intermedia chiusa e la valvola secondaria collegata in parallelo evitano la somma delle pressioni. Si può evitare di utilizzare una tubazione di rifornimento esterna di grandi dimensioni.
Grazie al principio di apertura precomandato indipendente dalla pressione di carico le diverse pressioni di carico fino alla pressione massima non influiscono sulla possibilità di un comando di precisione e sui valori idraulici dell’apparecchio. La struttura della valvola consente di lavorare con pressioni di abbassamento molto ridotte. In questo modo gli escavatori con e senza funzione di movimentazione del materiale possono essere dotati della stessa idraulica di base (i cicli di lavoro della macchina restano invariati).
