Attuatori idraulici per sistemi di raffreddamento ad aria forzata

Bucher Hydraulics ha sviluppato una soluzione ottimale basata su componenti altamente affidabili.

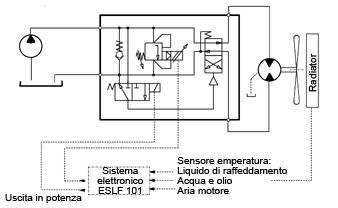

Essa è composta da una pompa ad ingranaggi esterni tipo AP212 , un motore con elettrovalvola proporzionale integrata APM212 ed una unità elettronica di pilotaggio ESLF 101.

Le pompe ad ingranaggi esterni sono disponibili in diversi modelli e cilidrate con diverse flange, di attacco anche per il fissaggio diretto su tutti i più comuni motori a combustione interna.

I motori APM212 per l'azionamento della ventola sono disponibili in forma modulare con le seguenti opzioni:

  • Con cuscinetto a sfera a contatti obliqui per sopportare forze radiali e assiali.
  • Valvola anti-cavitazione integrata.
  • Elettro-valvole integrate a comando elettroproporzionale.
  • Drenaggio esterno.
  • Guarnizione albero per alti valori di pressione sul ritorno.
  • Rotazione oraria, antioraria e reversibile.
Attuatori idraulici per sistemi di raffreddamento ad aria forzata
  • Il circuito di raffreddamento raggiunge rapidamente la temperatura di esercizio ottimale.
  • I danni da surriscaldamento sono evitati rilevando e regolando fino a 3 valori di temperatura del sistema.
  • Funzione "Failsafe" in caso di avarie di sistema
  • Regolazione ottimizzata in funzione delle reali esigenze
    - minor consumo di energia
    - riduzione del rumore emesso
  • Reversibili, per poter eliminare ad esempio polvere ed altre impurità mediante un flusso d'aria inverso.
  Tipo Estensione del file Dimensione
APM212_200-P-991231-en Catalogo / Scheda tecnica PDF 6.4 MB

Dati tecnici

Pompa ad ingranaggi esterni AP212



Unità di misura

Valore

Pressione differenz. costante

bar

250

Cilindrata geom.

cm³/giro

4,4 - 26,2

Temperatura fluido

°C

da -20 a +80

Viscosità (raccomandata)

mm²/s

20 - 120

Motore azionamento ventola APM212



Unità di misura

Valore


Velocità max.

giri/min

4000

Pressione differenz. costante

bar

250

Cilindrata geom.

cm³/giro

8,4 - 26,2

Temperatura fluido

°C

da -20 a +80

Viscosità (raccomandata)

cm²/s

20 - 120

max. pressione sullo scarico senza drenaggio esterno

bar

20




Unità di controllo e regolazione



Unità

Valore

Tensione di alimentazione

 V DC

12 - 28

Ingressi temperatura



3 (T1/T2/T3)

Elaborazione sensore temperatura

PTC / NTC a due fili

per scheda

Campo di regolazione della temperatura

°C

0 - 100

Diagnosi



LED per ogni Magnete
LED per Modulo di regolazione

Temperatura

°C

da -20 a +50
