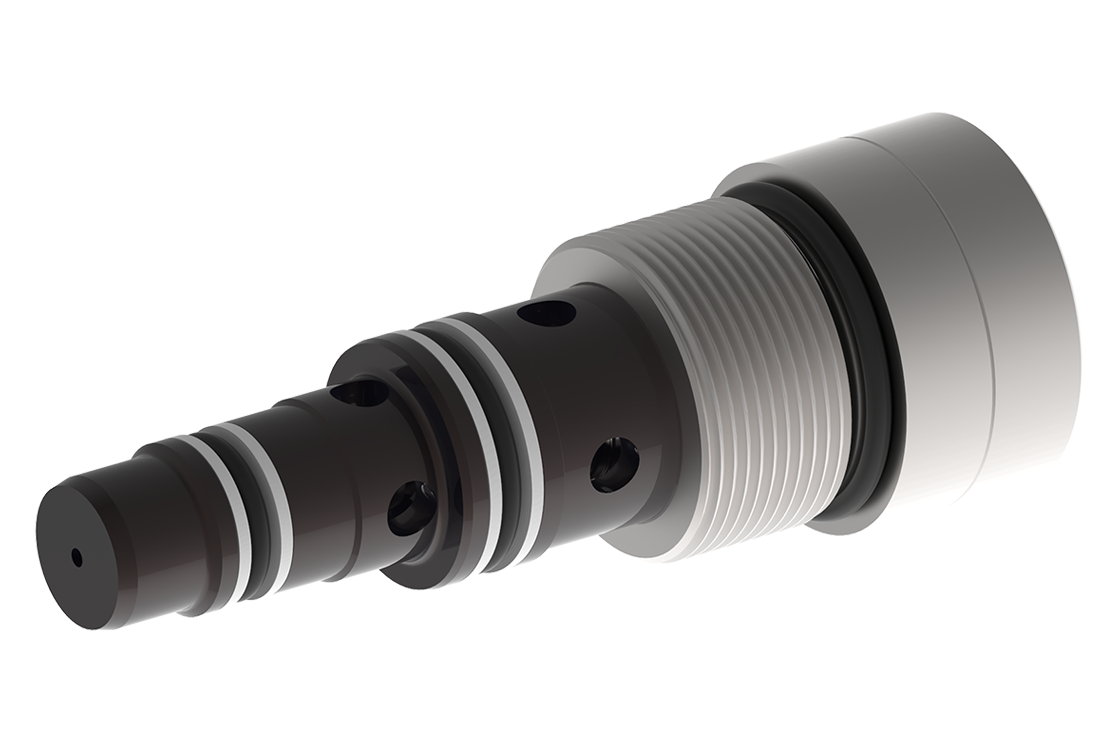

Rückschlagventile ERV

ERV 8, ERV 8-600:
Die hydraulisch entsperrbaren Rückschlagventilpatronen sind vorgesteuerte, leistungsfähige Einschraubpatronen mit Gewinde (ERV 8: M30x1.5 / ERV 8-600: M34x1.5) der Grösse 8. Durch die Kegelsitz­konstruktion sind die Patronen von B → A sitzdicht. Die Sperrfunktion kann durch einen entsprechenden Steuer­druck am X-Anschluss aufgehoben werden. In Richtung A → B sind die Patronen (Öffnungsdruck = 2.5 bar) frei durchfliessbar. Eingesetzt werden die Schraubpatronen vorwiegend in mobilen und stationären Anwendungen, wo belastete Verbraucher (z.B. Abstützzy­linder) nach Wegschalten des Pumpendruckes in Position gehalten werden sollen.

ERV 8-PH:
Die proportional, hydraulisch entsperrbaren Rückschlag­ventilpatronen sind vorgesteuerte, leistungsfähige Ein­schraubpatronen mit Gewinde M30x1.5 der Grösse 8. Bei der Funktion Heben (A → B) muss lediglich die vor­spannkraft des Rückschlagventils überwunden werden. Durch die Kegelsitzkonstruktion sind die Patronen in der Grundstellung von B → A sitzdicht. Die Sperrfunktion kann durch einen entsprechenden Steuerdruck am X-Anschluss aufgehoben werden und das Patronenventil ist in Richtung B → A (Öffnungsdruck entspricht dem Aufsteuerdruck X Aufsteuerverhältnis) frei durchfliessbar. Die Funktion Sen­ken kann somit proportional geregelt werden. Eingesetzt werden die Schraubpatronen vorwiegend in mo­bilen und stationären Anwendungen. Dieses Produkt ist für den Einsatz am Abstützzylinder vorgesehen. Alle Aussen­teile der Patrone sind Zink-Nickel beschichtet nach DIN 50 979, wodurch sie sich auch bei extremen äusseren Bedingungen einsetzen lassen.

Rückschlagventile ERV
  • Lastdruck schliessendes Kegelsitzventil
  • Sitzdicht in Sperrrichtung
  • Gehärtete, geschliffene Sitzpartie an Sitzbohrung und Kolben
  • ERV 8, ERV 8-600: zweistufen Prinzip, hydraulisch entsperrbar
  • ERV 8-PH: proportional, hydraulisch entsperrbar
Typ Nenn­durchfluss
l/min
Betriebsdruck dynamisch
bar
Betriebsdruck statisch
bar
Öffnungs­verhältnis
ERV-8 80 450 600 1:2.5 / 2.1:1
ERV-8-600 80 600 600 1:2.5 / 2.1:1
ERV-8-PH 50 450 600 1:2.56
  Typ Dateiendung Grösse
ERV-8_300-P-9050014-de Prospekt / Datenblatt PDF 649.4 KB
ERV-8-600_300-P-9050092-de Prospekt / Datenblatt PDF 651.7 KB
ERV-8-PH_300-P-9050115-de Prospekt / Datenblatt PDF 835.7 KB

ERV 8, ERV 8-600

ERV 8-PH

  • Abstützzylinder bei Mobil-Fahrzeugen
